汽水混合器
汽水混合器

SQS系列汽水混合器是新型节能环保产品,它是利用蒸汽与水直接混合将水加热,具有低噪声、无振动、热交换效率高、节省能源等特点,被广

泛地使用在生活、生产用热水及热水采暖和热力除氧等系统中,该加热器主要由喷管、壳体、网板、垫圈等部分组成,被加热水通过呈拉尔管状

的喷管时,蒸汽从喷管外侧通过管壁上许多斜向的小孔喷入水中,二者在高速流动中瞬间良好混合,以达到加热的目的 。

SQS 系 列 汽 水 混 合 器

一、产品简介

SQS系列汽水混合器是我公司开发研制的新型节能环保产品,它是利用蒸汽与水直接混合将水加热,具有低噪声、无振动、热交换效率高、节省能

源等特点,被广泛地使用在生活、生产用热水采暖和热力除氧等系统中。长期运行实践证明,该产品使用效果良好,尤其经过我公司为用户配套供

应大小头、各种阀门、仪表、水泵、温控器等后,给用户带来的方便,同时保障了系统的正常运行。

二、汽水混合器结构及原理

该混合器主要由喷管、壳体、网板、垫圈等部分组成。被加热水通过呈拉伐尔管状的喷管时,蒸汽从喷管外侧通过管壁上许多斜向小孔喷入水中,

两者在高速流动中瞬时良好混合,以达到加热水的目的 ,调节蒸汽侧阀门(手动或电动调节阀),就可得到所需温度的热水。

三、汽水混合器工作特性

  对于不同型号规格的加热器,为了加热不同温度的热水,在额定流量D1(t/h)下,所需蒸汽量可由下式计算:

D0=D1C1(T2-T1)/(i0"-C2T2)=D1(qT2-qT1)/(i"-C2T2)

式中:

C1-水在T1温度下比热(KJ/Kg·℃)

C2-水在T2温度下比热(KJ/Kg·℃)

T1-进入加热器水温(℃)

T2-加热后的水温(℃)

i"-进入加热器在压力P0下的饱和蒸汽热焓(KJ/Kg)

安装使用说明

(一)本设备的使用条件:

1.安全运行条件:进入加热器的蒸汽压力---

SQS-4~SW-24 P0≤1.6MPa, SQS-32~SQS-48 P0≤1.0MPa

2.良好运行条件:

SQS-4~SQS-24 P1+0.05≤P0≤0.6MPa 式中:P0-------蒸汽工作压力 (MPa)

SQS-32~SQS-48 P1+0.05≤P0≤0.35MPa P1-------进水压力 (MPa)

对于SQS-32~SQS-48产品在循环系统中,如果进水压力较高(不能满足 P1+0.05≤P0条件时,加热器应装设在水泵的吸水侧,采用热水循

环泵,使之良好运行。

3、SQS-32~SQS-48,一般应在地面上设支架或去墩,其负载按500Kg考虑,SQS-4~SQS-24,一般装在插墙支架或其它金属支架上。

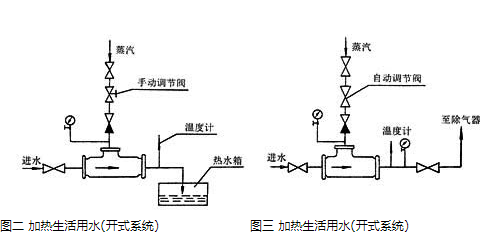

4、混合器系统中所用的阀门,安装的位置可参照安装图

5、启停:

a..在开式系统中,先开水侧阀门;后开蒸汽阀门;停止运行时,先关蒸汽阀门再关水侧阀门。

b.在循环系统中,一般水的管路阀门是开的,只启、停水泵。因此投入使用时,先启动水泵,后开蒸汽阀门;停止时先关蒸汽阀门,后

停水泵。

6、对于经常停电的热水采暖系统,应在蒸汽管路上设置高温电磁阀。当有电时,电磁阀处于常温位置;当停电时,电磁阀处于关闭

位置,自动截断汽源,保障系统安全。

7、为了防止水进入蒸汽管,故蒸汽管靠近加热器处应装设止回阀。

8、水的压力损失:本加热器装设在循环水泵出口侧,未加入蒸汽时,其压力损失为50KPa;当装在水泵入口侧,未加入蒸汽时,

其压力损失为0.15MPa左右。在加入温差蒸汽后,其压力损失为零。

9、采用过热蒸汽作热源时,为降低噪声,可采取逐级加热(分段加热)的方式或蒸汽减温等办法。

10、开始投入运动时,有轻微的水击现象,但很快即可自行消失。

11、在开式系统中,进水压力P1大于2.0kg/cm2。当热源采用加热蒸汽时,应分段加热。


汽水混合器安装使用说明

(一)本设备的使用条件:

1.安全运行条件:进入加热器的蒸汽压力---

SQS-4~SW-24 P0≤1.6MPa, SQS-32~SQS-48 P0≤1.0MPa

2.良好运行条件:

SQS-4~SQS-24 P1+0.05≤P0≤0.6MPa 式中:P0-------蒸汽工作压力 (MPa)

SQS-32~SQS-48 P1+0.05≤P0≤0.35MPa P1-------进水压力 (MPa)

对于SQS-32~SQS-48产品在循环系统中,如果进水压力较高(不能满足 P1+0.05≤P0条件时,加热器应装设在水泵的吸水侧,采用热水循

环泵,使之良好运行。

3、SQS-32~SQS-48,一般应在地面上设支架或去墩,其负载按500Kg考虑,SQS-4~SQS-24,一般装在插墙支架或其它金属支架上。

4、混合器系统中所用的阀门,安装的位置可参照安装图

5、启停:

a..在开式系统中,先开水侧阀门;后开蒸汽阀门;停止运行时,先关蒸汽阀门再关水侧阀门。

b.在循环系统中,一般水的管路阀门是开的,只启、停水泵。因此投入使用时,先启动水泵,后开蒸汽阀门;停止时先关蒸汽阀门,后

停水泵。

6、对于经常停电的热水采暖系统,应在蒸汽管路上设置高温电磁阀。当有电时,电磁阀处于常温位置;当停电时,电磁阀处于关闭

位置,自动截断汽源,保障系统安全。

7、为了防止水进入蒸汽管,故蒸汽管靠近加热器处应装设止回阀。

8、水的压力损失:本加热器装设在循环水泵出口侧,未加入蒸汽时,其压力损失为50KPa;当装在水泵入口侧,未加入蒸汽时,

其压力损失为0.15MPa左右。在加入温差蒸汽后,其压力损失为零。

9、采用过热蒸汽作热源时,为降低噪声,可采取逐级加热(分段加热)的方式或蒸汽减温等办法。

10、开始投入运动时,有轻微的水击现象,但很快即可自行消失。

11、在开式系统中,进水压力P1大于2.0kg/cm2。当热源采用加热蒸汽时,应分段加热。
